Fusion splice Fiber optic คืออะไร มีวิธีการทำอย่างไร
Fusion splicing, Fusion splice คืออะไร ที่ช่างไฟเบอร์ออฟติกเรียกกันสั้นๆว่า สไปส์ไฟเบอร์ มันคือการเชื่อมต่อสายใยแก้วนำแสงทั้งสองเส้นเข้าด้วยกันถาวร สามารถแบ่งวิธีการทำได้ 2 วิธี ได้แก่ Fusion Splicing และ Mechanical Splicing ทุกวิธีจะต้องการทำให้ Insertion Loss ต่ำที่สุด
อุปกรณ์การสไปส์ไฟเบอร์ออฟติก
- เครื่องสไปส์สาย Fusion splicer
- คีมปอกสาย

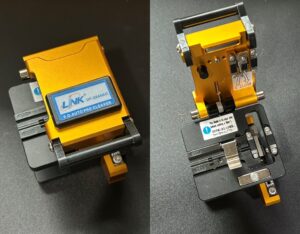

- Fiber Cleaver
- Fusion protection sleeve
- แอลกอฮอล์
Fusion Splicing จะใช้วิธีเชื่อมต่อโดยการให้ความร้อนเฉพาะด้วย Electric Arc ที่ปลายของสาย Fiber Optic ของทั้งสองเส้นจนถึงจุดหลอมรวม (Fusing Point) แต่ก่อนที่จำนำไป Splice ได้ สายไฟเบอร์ออฟติกจะต้องมีหน้าตัดปลายสายที่เรียบและตั้งฉาก โดยเราจะใช้ตัว Cleaver ตัวสายไฟเบอร์ออฟติกจะต้องจัดในตำแหน่งที่เหมาะสมและถูกหนีบด้วย Inspection Microscope จากนั้นจุดเชื่อมจะถูก Arc เข้ากันทั้งสองเส้น Electric Arc จะเป็นวิธีให้ความร้อนที่นิยมที่สุด เพราะให้ความร้อนอย่างสม่ำเสมอ ควบคุมง่าย และใช้งานสะดวก จากนั้นนำ Sleeve เลื่อนมาใส่ตรงจุดที่เชื่อมสาย แล้วอบด้วยความร้อน สายใยแก้วจะถูกหุ้มด้วย Sleeve
บทความที่เกี่ยวข้อง Fiber Optic
ขั้นตอน splice สายไฟเบอร์ออฟติก

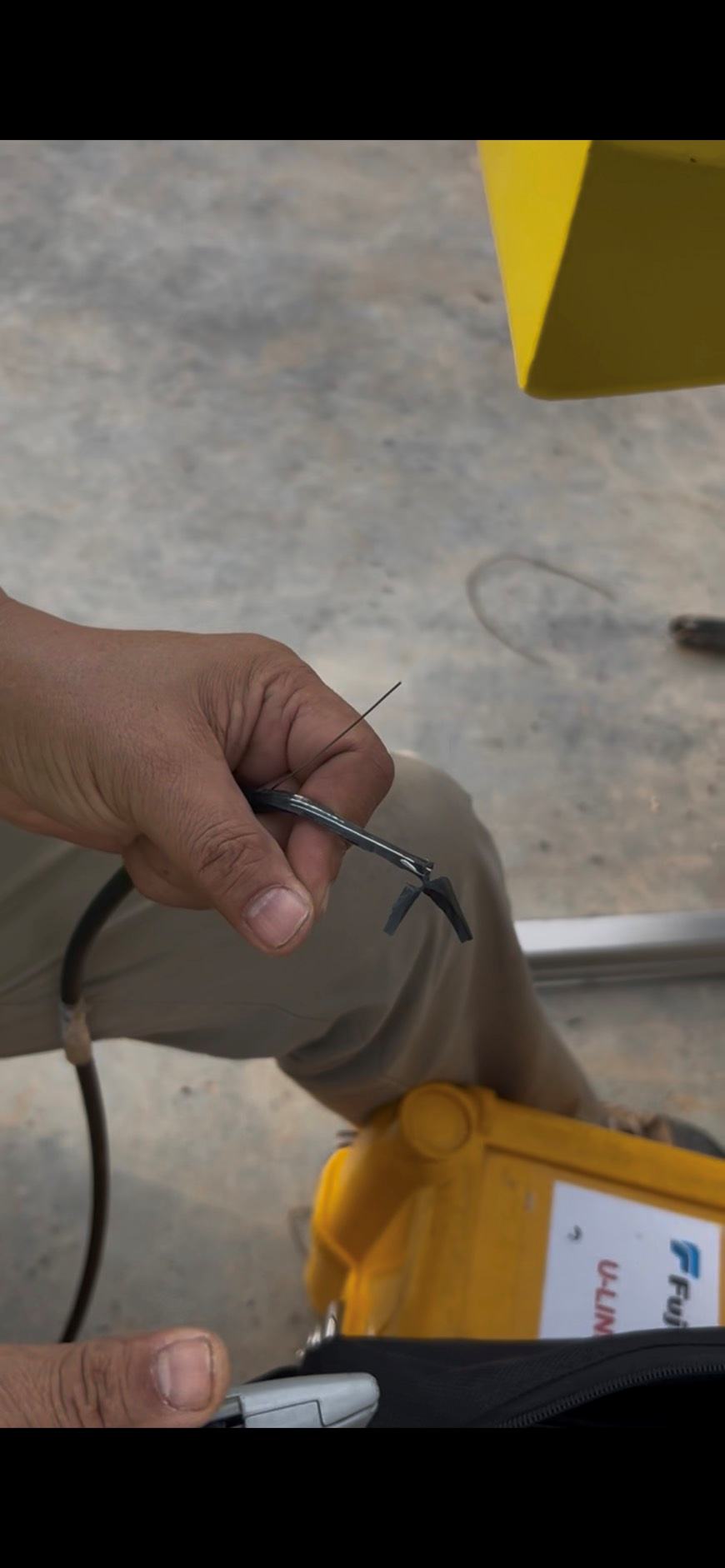

ขั้นตอนแรก เราจะปอกเปลือกหุ้มสายไฟเบอร์ออพติกและสลิงออก ในรูปโรงงานเดินสาย Fiber Optic Outdoor

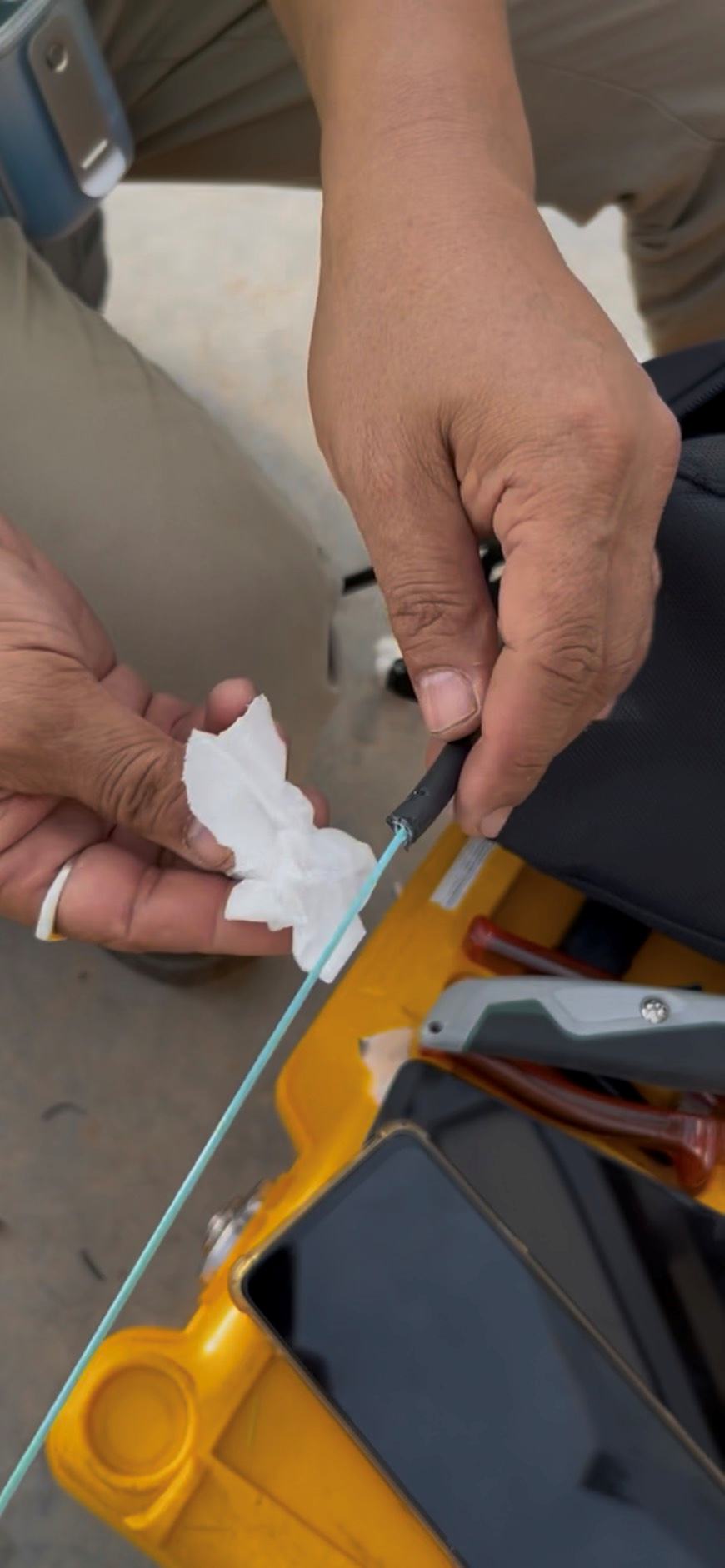

หลังจากนั้น เช็ดทำความสะอาดเจลที่อยู่รอบๆ สาย เจลในสายไฟเบอร์ออพติกมีหน้าที่ป้องกันความชื้น, ซับแรงกระแทกและการดึงไม่ให้ส่งไปถึงสายใยแก้วนำใสเล็กๆ ข้างในโดยตรง เปลือกนี้เป็นชั้นก่อนสุดท้ายก่อนถึงสายใยแก้วนำแสง

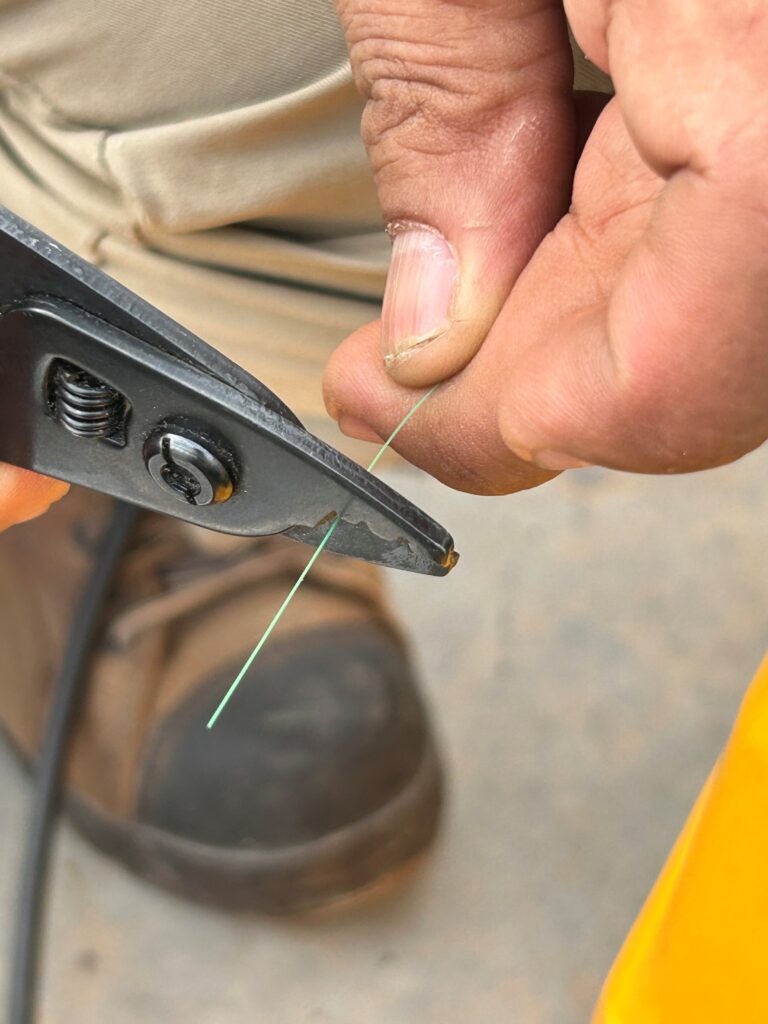

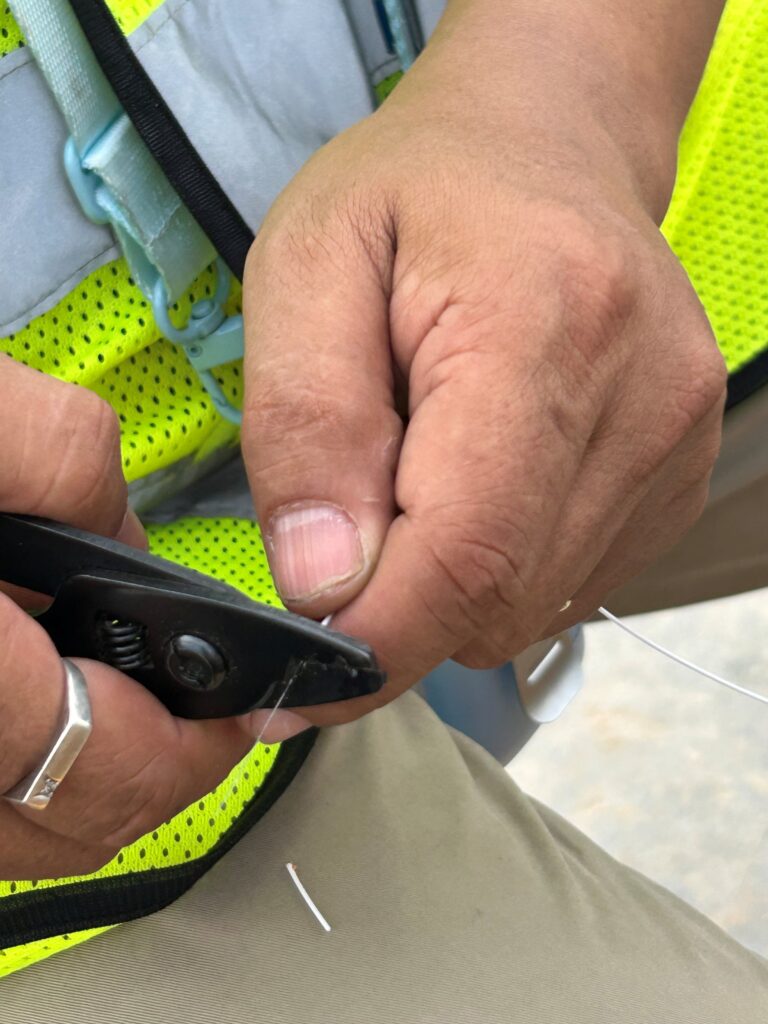

ปอกเปลือกที่หุ้มชั้นสุดท้าย
นี่คือสายใยแก้วนำแสงหรือสายไฟเบอร์ออพติกที่มีเปลือกห่อหุ้มถึง 3 ชั้น มีขนาดเล็กและเปราะบางมาก

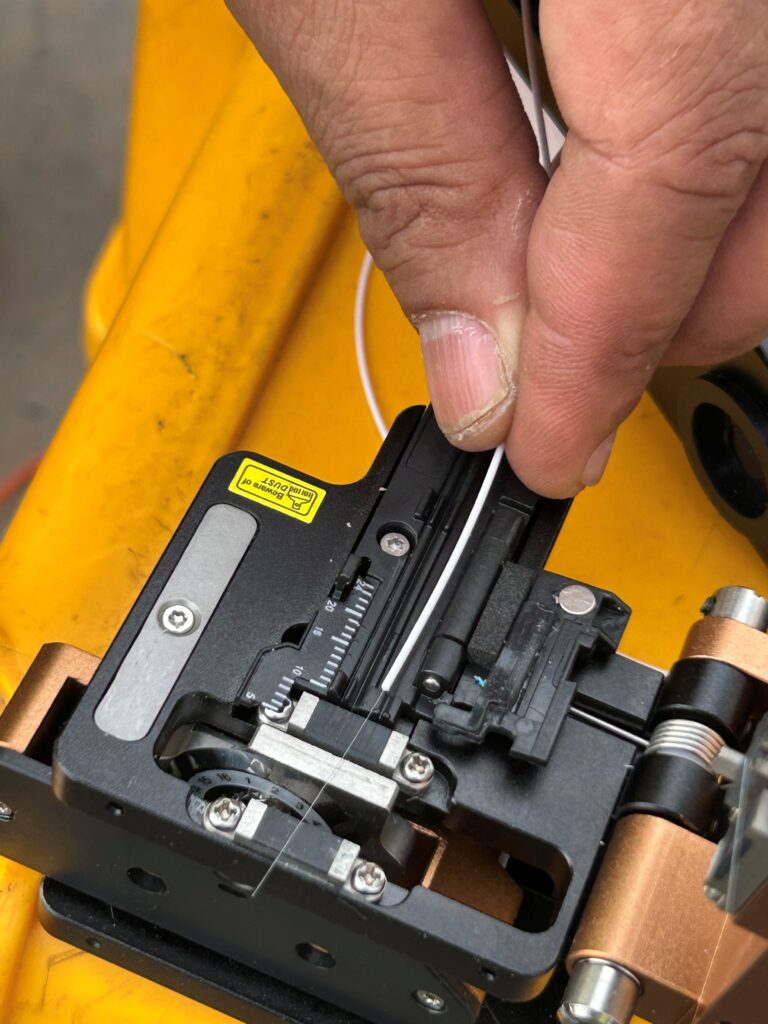

จากนั้นใช้ Fiber Cleaver ตัดสายใยแก้วนำแสงให้เรียบตรง 90 องศา ทำไมถึงไม่ใช้คีมตัด เพราะว่าปลายสายใยแก้วจะไม่ได้องศาอาจจะแตกหรือเป็นรอยบากไม่ผ่านมาตรฐาน การใช้ Fiber Cleaver ตัดทำให้การตัดมีมาตรฐานและป้องกันไม่ให้แสงที่ผ่านมากระเจิงออก ทำให้ Splice loss สูง และมีการสะท้อนกลับย้อนทิศทางสูง (Return loss) ทำให้อุปกรณ์รับข้อมูลไม่ดีเท่าที่ควรจะเป็น เราจะใช้ Fiber Cleaver ทั้งสองเส้น

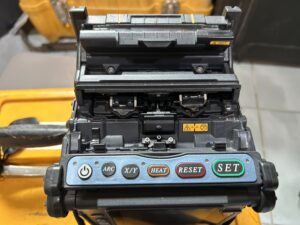

นำปลายสายไฟเบอร์ออพติกวางบน V-GROOVE ตัวเข็มอิเล็กโทรดจะถูกเครื่องสไปส์ไฟเบอร์ออฟติกปล่อยแรงดันไฟฟ้าระหว่างอิเล็กโทรด จนเกิด Electrical plasma arc ความร้อนจะทำให้ใยแก้วทั้งสองฝั่งหลอมรวมเข้าเป็นเส้นเดียวกัน

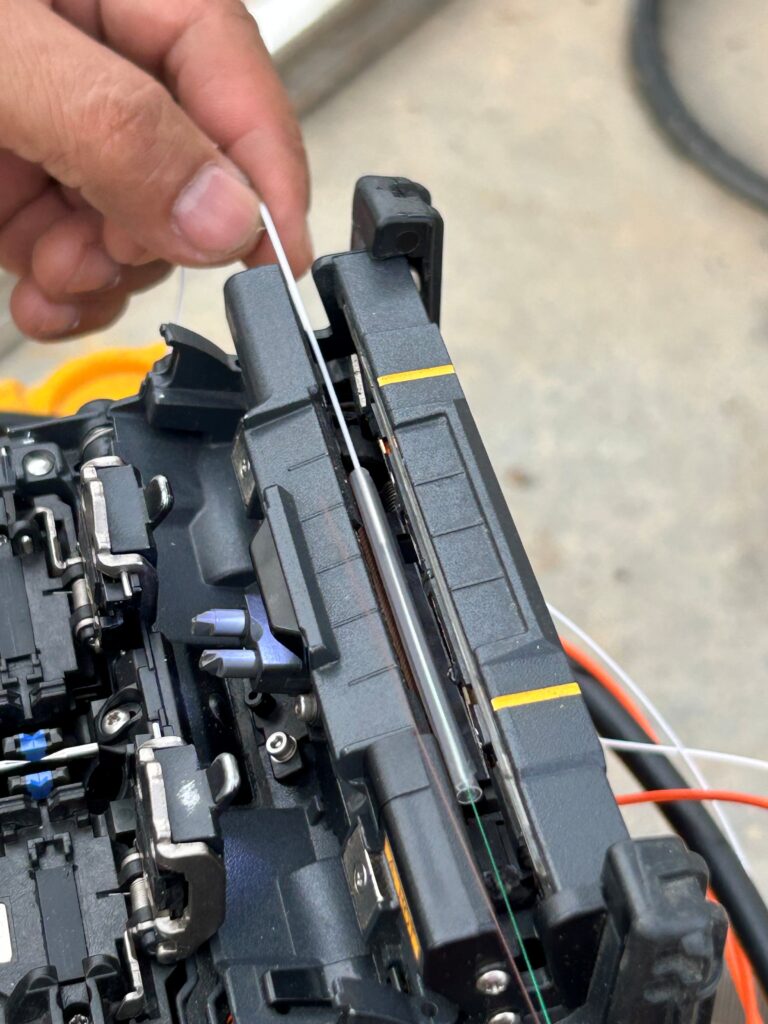

นำสายไฟเบอร์ที่ถูกเชื่อมเข้าด้วยกันและใส่ Sleeve ไปอบเพื่อป้องกันไม่ให้เส้นใยแก้วที่เปราะบางหัก กันน้ำ กันความชื้น และฝุ่น
วีดีโอวิธีการ splice Fiber optic คืออะไร
